Feilkobling av lys på 444LS 1957

[Volvo1957]

Heisann..
Har nettopp hat ut motor osv pga brann i motorom på pven..
nå er den start klar.
det jeg surrer med nå er ledningene til lysrele(5tilkoblinger).

har aldri vært borte i pv når det gjelder elektronisk.. men det som skjer er at jeg ikke får lys verken bak eller foran.
setter jeg spenning på lys kontakten lyser det..
Gjelder en 1957 model PV444.

Noen som har bilde av releet eller noe med ledninger osv? så hadde det vært kjempe fint.

Mvh:
Hans

[445]

Hei, og velkommen på forumet!

Er det virkelig et lysrele på denne bilen, eller mener du lysbryteren?

[Volvo1957]

Hei, og velkommen på forumet!

Er det virkelig et lysrele på denne bilen, eller mener du lysbryteren?

Takktakk:D

Lysbryteren ja:) bra du retter meg litt her:)

[445]

Hlyshaug og jeg koblet hans lysbryter i fjor. Da merket han opp ledningene. Tipper han tok bilde av dette.
Har dessverre ikke mer dokumentasjon på telefonen, men har koblingsskjema på pc'en. Sjekker i morgen.
Har du forresten sjekket manualene som ligger på hjemmesiden?

[Torbo2]

Kasje du kommer inn her?
http://www.calameo.com/books/0011632505a96ceeb88a7

Eller dette, litt nyere:
http://en.calameo.com/read/001163250a73d366d7ce0

[445]

Her er i alle fall en teoretisk beskrivelse av hvordan bryteren skal fungere:


[445]

Hvilket chassisnummer har du?
Har noen ulike koblingsskjemaer for ulike modeller.

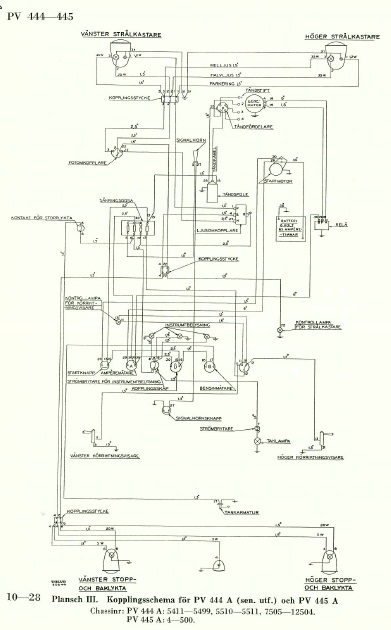

Her er et eksempel:

[445]

Fant riktig skjema etterhvert.

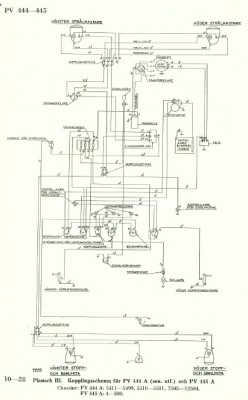

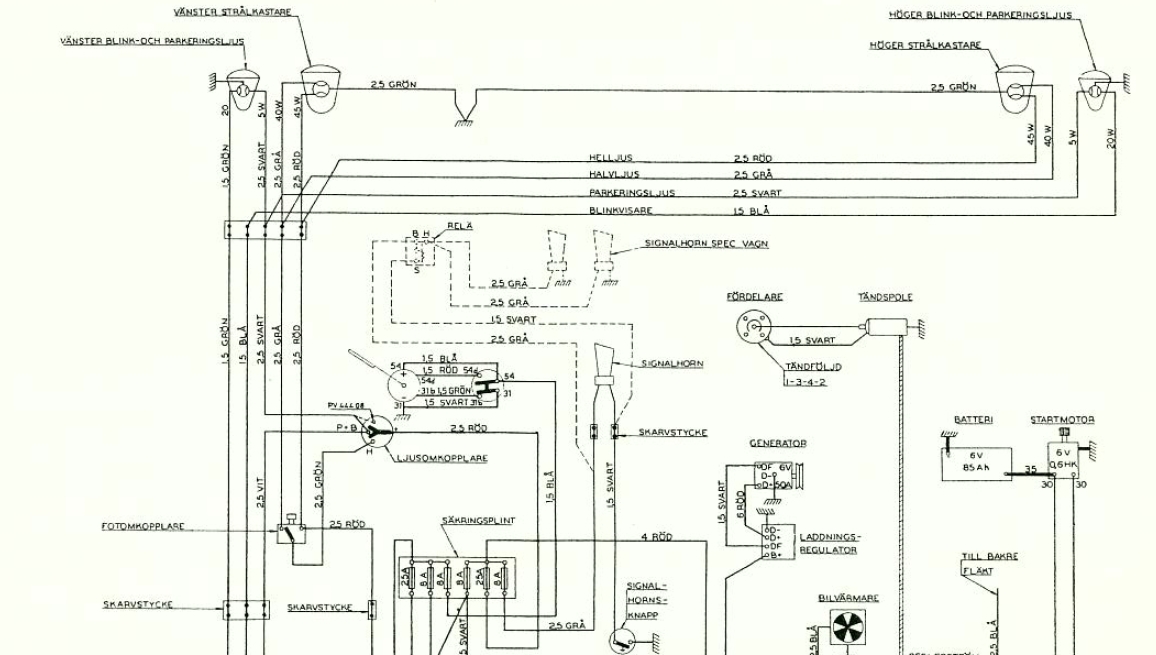

Her er et utsnitt. Håper det kan hjelpe:

[Volvo1957]

takktakk:D har strømskjemaet se.. men skulle gjerne sett ett bilde vis noen hadde hat av bryteren og ledningene som kommer inn:) var det at ledningene brant så å si vekk så var ikke lett å se hva som var hva.

chassi nr er noe ca 15400 kusker ikke eksakt..

[hlyshaug]

Jeg tar jo bilder av ALT, bortsett fra dette. Tror vi byttet bryteren den 19. mai i fjor, og koplet om. Da ble ledningene merket med Dymotape, men denne har siden ramlet av. Men ettersom det er farger på ledningene, skulle det være mulig å se hva som skal hvor - dersom din og min bil har samme fargekoding av ledningene, da. Jeg må bare en tur under panseret først.

Slik skal det imidlertid IKKE gjøres (det har jeg dokumentert):

[445]

Tok et bilde av bryteren på en 57-modell i går.
Legger det inn så snart jeg får startet PCen. Har ikke lært meg å legge ut bilder via telefon ennå.

[445]

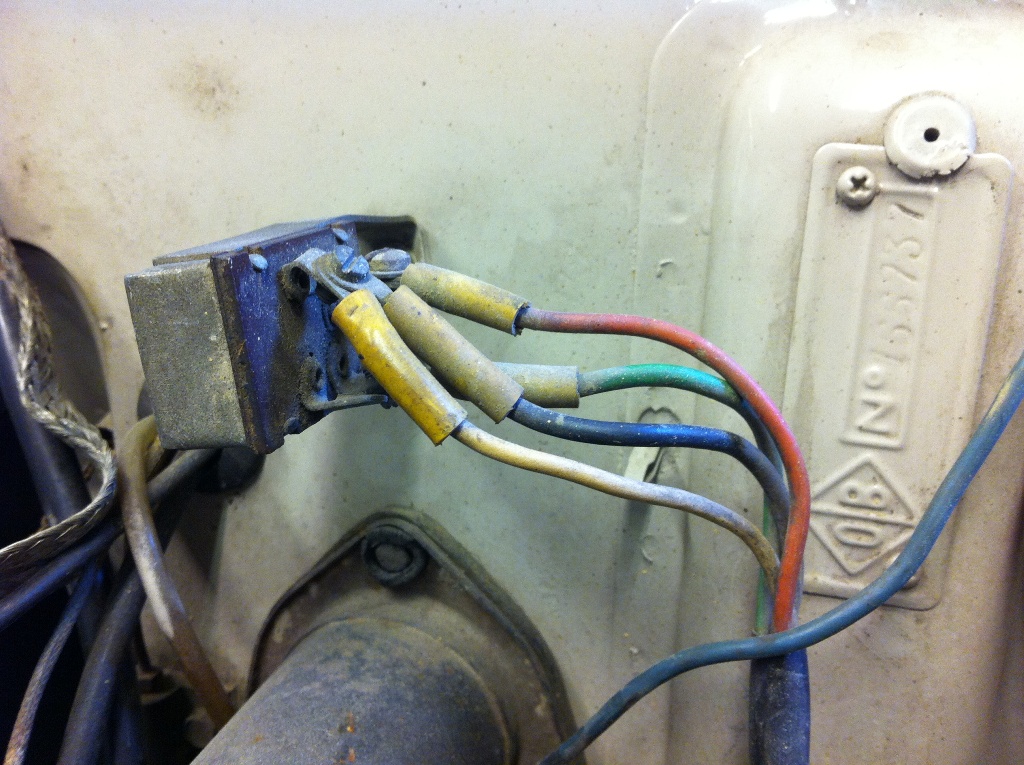

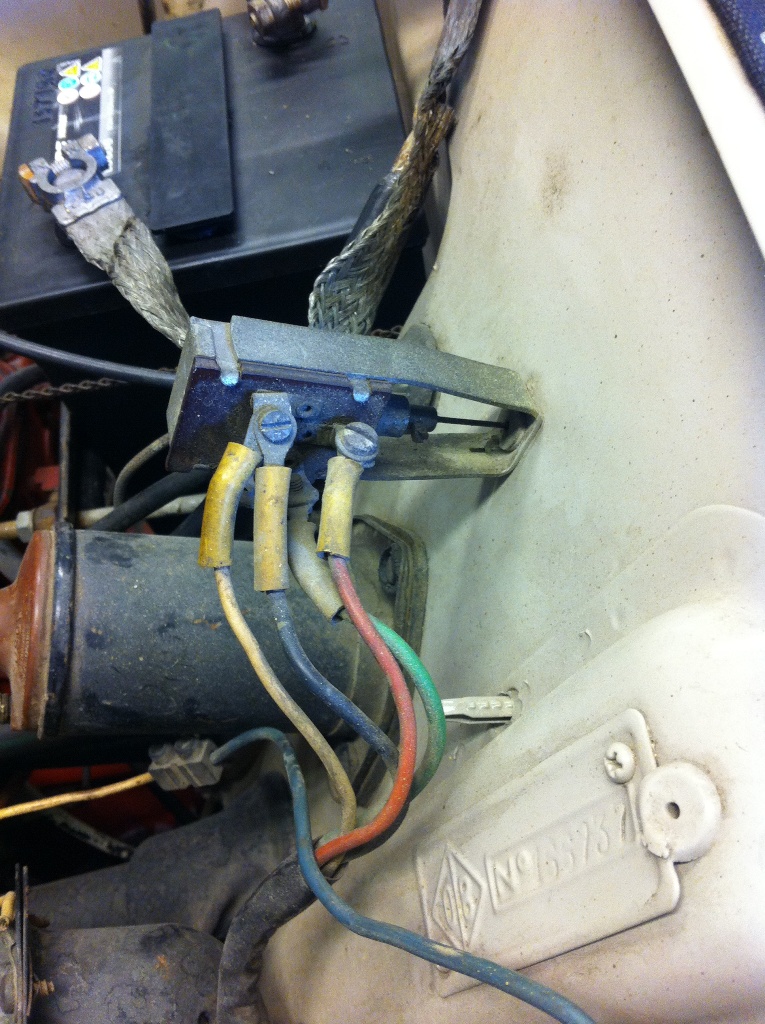

Her er bildene jeg tok i går av bryteren på en 1957-modell:

[444Ski]

Hei har dere et bilde av hvilke deler som finnes inne i bryteren? Lurer nemlig på om min bryter mangler noen deler. Sitter en liten plate(som trekkes av vaieren) og en skive. Tror kanskje jeg mangler en fjær stemmer det?

[pv-mannen]

Hei, ja der sitter en fjaer. Kan sende deg et bilde om du vil ha.

[445]

Jeg har dessverre ikke noe dokumentasjon på denne bryteren.

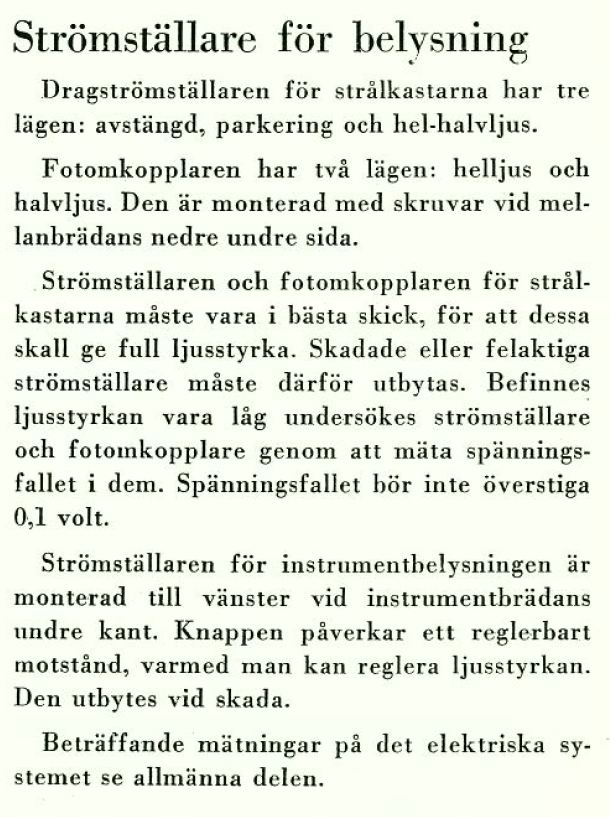

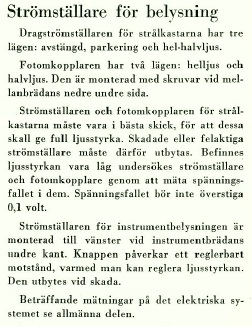

Fant dette i en verkstedhåndbok om det elektriske systemet:

Ser ikke ut som om det var vanlig å reparere disse.
