Eksosventiler og innsugsventiler

[Ansgar445]

Leste akkurat siste nummer av PV Magazinet og ble forvirret etter å ha lest artikkelen om ventiljustering. I den delen der det forklares hva som er innsug- og eksosventiler, står det følgende: "Eksosventilene er de to lengst ytterst, og innsugsventilene de to i midten"

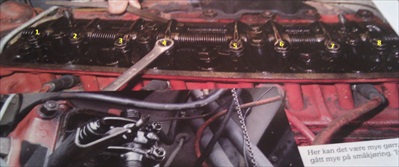

Jeg tok bilde av illustrasjonsfoto i bladet og nummererte justerskruene fra 1 til 8 fra front og bakover.
Kan noen av dere si meg hva som er hva?

ventilrekkefølge rez.jpg (31.58 KiB) Viewed 6056 times

[445]

Når du ser toppen fra andre kanten, så er det innlysende. De store ventilene er inn, og de små ut.

[445]

Med toppen på kan du sikte på eksosmanifolden. Jeg skal prøve å se nummereringen din på denne telefonen... Straks tilbake.

[445]

E=eksos
I=innsug
1 E
2 I
3 I
4 E
5 E
6 I
7 I
8 Ti poeng for å gjette riktig

[Ansgar445]

Kjapt levert Jeg tipper alternativ E, eksos. Svaret er avgitt.
Ok, ja dette var klarere enn "Eksosventilene er de to lengst ytterst, og innsugsventilene de to i midten"...

[445]

10 poeng!

Hvorfor er det slik?

Jo, fordi da kan man bruke felles kanaler til alle de 3 "dublettene" i midten.

[Ansgar445]

Smart, så egentlig skulle huskeregelen som sto i PV Magazinet være: "Eksosventilene er de to lengst ytterst, og de to i midten, resten er innsug"

[Torbo2]

Smart, så egentlig skulle huskeregelen som sto i PV Magazinet være: "Eksosventilene er de to lengst ytterst, og de to i midten, resten er innsug"

Det var mer klart fortalt. Er man i tvil på en eller annen motor, kan man bare følge kanalene fra innsug og eksos så stemmer det som regel.
- Ellers kan det være noen som er enkelt å gjøre, men ikke like enkelt og forklare og omvendt. Det gikk vel litt for fort for seg?
