Restaurering av PV 544 1959

[445]

Nydelig arbeid!
Hvordan gikk du frem for å lage profilen til fjernlysbryteren?
Malingen du bruker på gulvet virker "feit og fin". Hvilken type er det? Benga med Owatrol?

[esk1ld]

Tommel opp, og god jul!

[Siffen]

Nydelig arbeid!
Hvordan gikk du frem for å lage profilen til fjernlysbryteren?
Malingen du bruker på gulvet virker "feit og fin". Hvilken type er det? Benga med Owatrol?

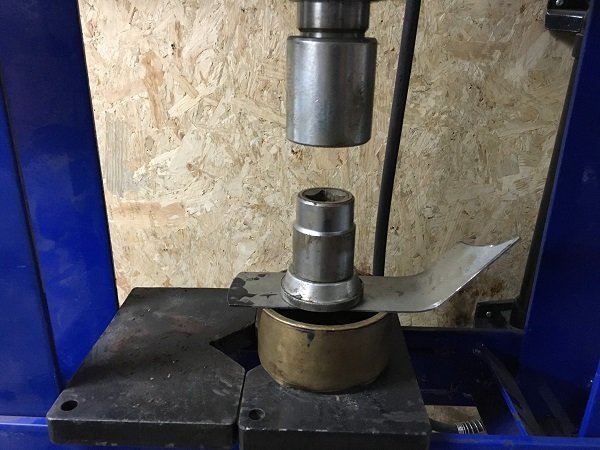

Jeg brukte en ring under og en passende rund plate oppå som illustrert på bildet under. Plasserte den litt eksentrisk slik at veggen ble litt rettere på ene siden som skulle være ut mot siden av bilen, da passet det med profilen på platen.

Volvo PV_164.jpg (65.31 KiB) Viewed 6447 times

Malingen som viser på de siste bildene i forrige innlegg er Arcanol med Owatrol. Bruker ca 40% på første strøk og mindre etterhvert. Minst to strøk med Arcanol og deretter to strøk med Bengalack med 10% Owatrol.

God Jul til alle

[445]

Jeg brukte en ring under og en passende rund plate oppå som illustrert på bildet under. Plasserte den litt eksentrisk slik at veggen ble litt rettere på ene siden som skulle være ut mot siden av bilen, da passet det med profilen på platen.

Flott illustrert!
Gøy å se det fine arbeidet går fremover.

[Siffen]

Da var den andre døren ferdig sveist. Det gikk greit med samme metode som den første, lime i falsen med epoxy og sveis butt i butt.

Neste trinn blir antagelig å lakkere innvendige detaljer som er synlig. Tenker å bestille lakk fra JL Trading (HB Body). Har allerede kjøpt div. produkter der, 2K grunning og sparkel, ser ut til at det er bra produkter.

Det er noe overflaterust på noen flater, her vil jeg etter sliping og stålbørsting bruke Brunox som slipes etter herding slik at denne kun ligger igjen i de små rustgropene og deretter sparkle og grunn med 2K. Dette skal ifølge flere kilder på nett være en god løsning der en ikke er helt sikker på at all rust er fjernet.

[Torbo2]

Dette ser lovende ut!
Obs. Om Brunox er whitespirit-løselig, så kan det koke med sterke grnninger og lakker.
Arkanol o.l. - rolig Brunox også, da det ikke matcher kjemisk med lakk. Det vil dessuten ikke herde på samme måte som lakk. Malingsprudukter bør holdes unna lakkerte flater. Under og bak, hel ok...
Det er flere konkurrenter til Brunox, men samme greia der! Det stabiliserer, men gir dårlig vedheft mot lakk!

Epoxy er bra, selv o mdet skulel være mikroskopiske rustporer. Den er dessuten vanntett prktisk talt, og da er mye gjort.
Lakkfirmaer, proffe sådanne, har nok fine produkter. Men vanlige malerbutikker uten fagkunnskap, bør man holde seg langt unna. Har noen erfaringer.. En var at lakken ikek stempte med grunningen, og ingen ville ta ansvar. Butikken skulte på lakken og "den blærete" lakkprodusenten som det ikek gikk å prate med, skylte på butikken.
Selv rester av Ferrobet kan være litt risky, men bli Ferrobet helt tørr og overskuddspulver børstet godt bort, kan det stbilisere. Det bruker jeg mye...
Fordel å kjøpe alt på samme sted, og ikke tenke på prissforskjeller her! Ingen ting er verre enn å omlakkere fordi man bomma på feil grunning/lakk!

[Siffen]

Brunox er ikke White Spirit løselig slik jeg oppfatter det, men skal f.eks blandes ut med Aceton og en skal kun bruke bruke Aceton til å vaske med før påføring. Det står også at den er kompatibel med de fleste 2K systemer på markedet. Har opplevd at Brunox ikke sitter perfekt på blankt stål, men det kan være forbehandlingen. Brunox anbefaler å slipe ned igjen til blankt stål før påføring av grunning eller sparkel hvis en er usikker på kompabiliteten slik at det bare er den mettede rusten som er dekket av produktet. Link til datablad/bruksanvisning:

https://www.brunox.com/website/daten-br ... oxy-en.pdf

Står på Norsk side 36.

Har også sett anbefaling med denne metoden fra profesjonell lakkerer. Ellers bruker jeg Owatrol der det ikke skal lakkes med 2K, denne er enklere å forholde seg til enn Brunox som krever en noe mer nøye forbehandling.

Det er flott at dere kommer med anbefalinger og betraktninger, jeg trenger jo ikke nødvendigvis gjøre de samme feilene som kanskje andre har gjort

[Siffen]

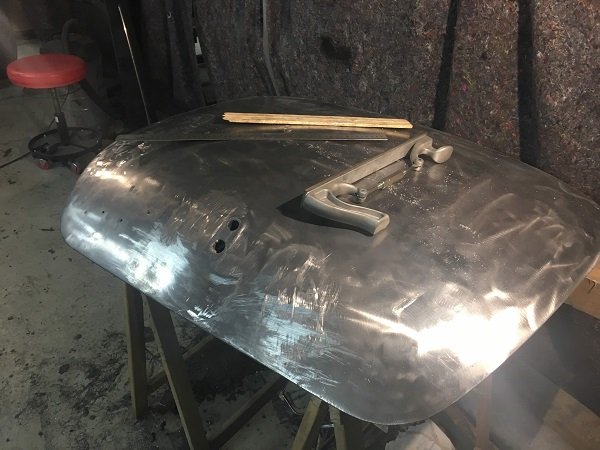

Da blir det en liten pause i karosseriarbeidet mens jeg venter på tinn fra Gasolin. Jeg har slipt ned bakluken, men den må også tinnes litt rundt hullet for håndtaket, er litt vanskelig å rette der.

Volvo PV_215.jpg (61.6 KiB) Viewed 6447 times

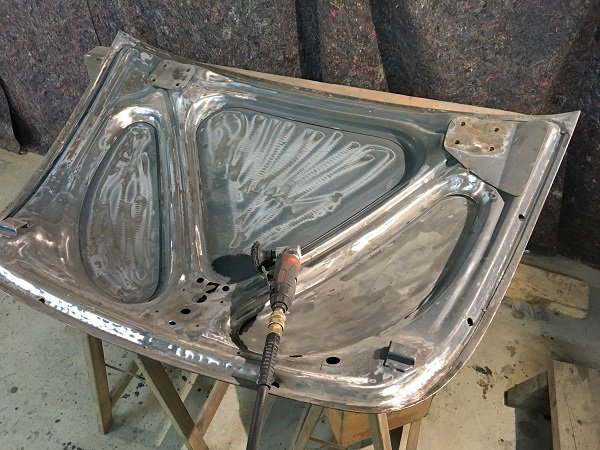

Det er litt overflaterust på baksiden slik at jeg sliper den rein der også før behandling.

Volvo PV_191.jpg (87.69 KiB) Viewed 6447 times

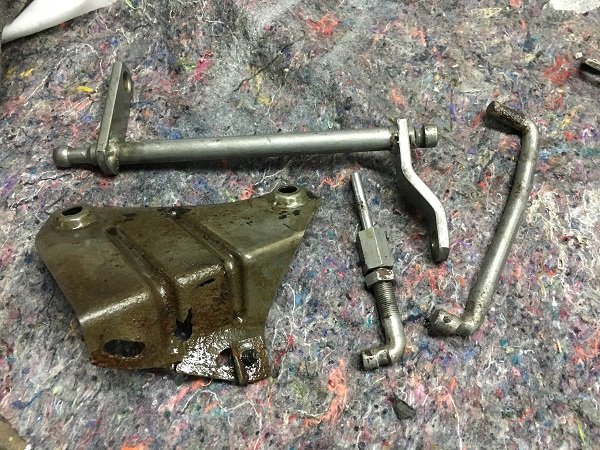

Nå er det jo nok av andre ting som også må gjøres slik at da har jeg funnet fram noen komponenter som må repareres litt. Clutch overføringer og antagelig feste for eksosrøret.

Volvo PV_190.jpg (118.98 KiB) Viewed 6447 times

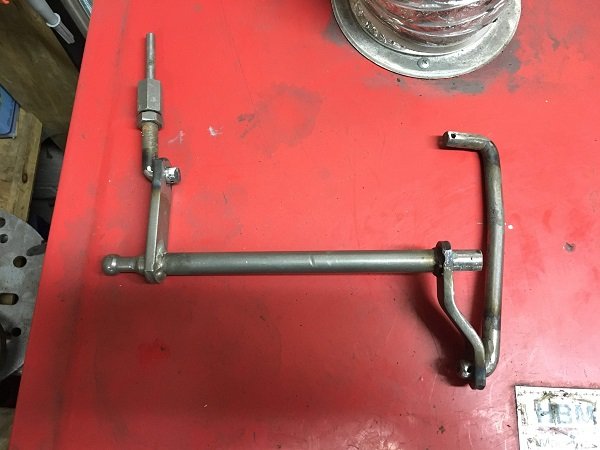

Da blir dette nesten som nytt

Volvo PV_188.jpg (47.74 KiB) Viewed 6447 times

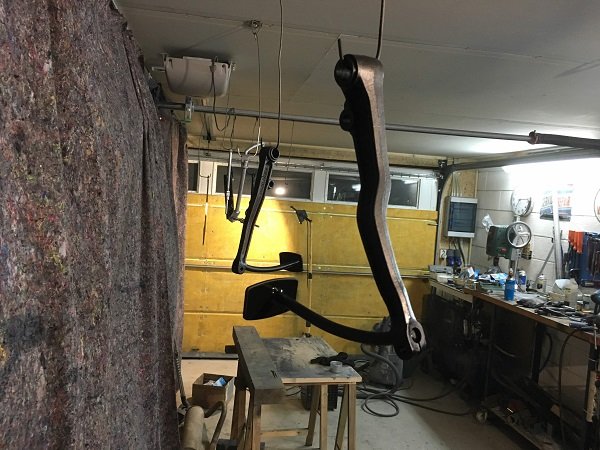

Etterpå var det sandblåsing og lakkering av diverse deler, pedaler blant annet.

Volvo PV_187.jpg (77.98 KiB) Viewed 6447 times

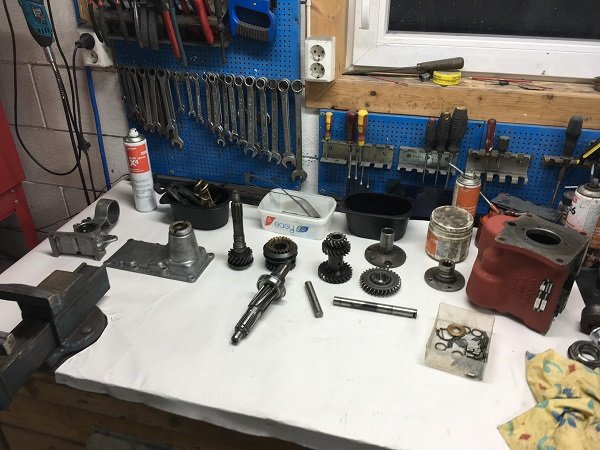

Mens dette tørker finner jeg fram igjen girboksen som er demontert for en tid tilbake og nye deler er kjøpt inn. Det er igrunnen bare monteringsarbeid som gjenstår på denne. Laget en "dummy" aksel for kubbeakselen siden denne må senkes ned i bunnen mens hovedakselen monteres og deretter løftes på plass og stikkakselen skyves i mens "dummy" akselen går ut.

Dette er en H6 girkasse, hvorfor heter den H6 når den bare har 3 gir

Volvo PV_185.jpg (73.72 KiB) Viewed 6447 times

Klar for montering.

Volvo PV_184.jpg (42.24 KiB) Viewed 6447 times

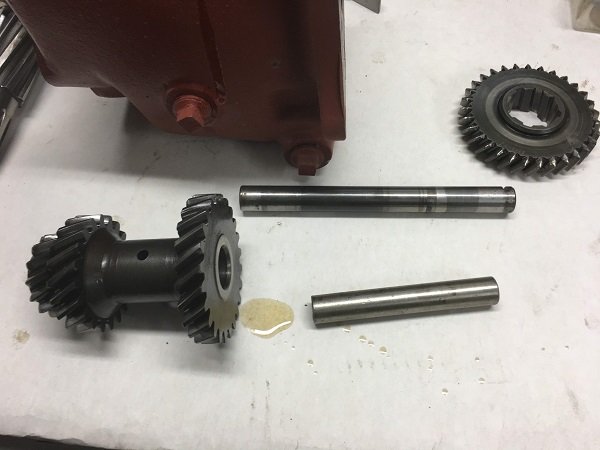

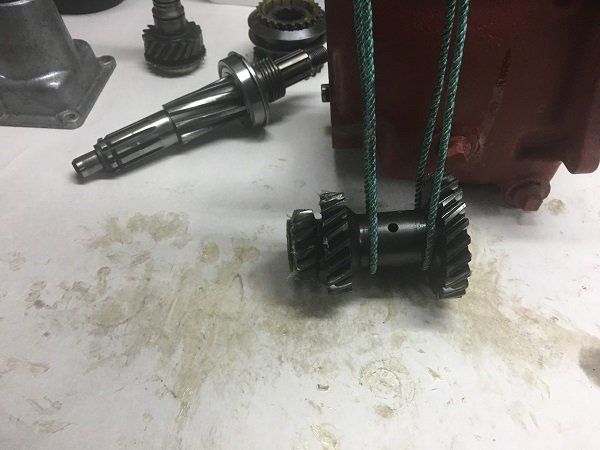

Kubbeaksel med "dummy".

Denne er laget av en gammel 1/2" forlenger som er kappet slik at den passer akkurat nedi girkassehuset, dermed vil bronseskivene også henge på under monteringen.

Opplagringen for kubbeakselen var bemerkelsesverdig lite slitt, kan nesten ikke måles med micrometer. I gamle dager når jeg skrudde på Amazon kunne vi snu stikkakselen 180 grader slik at nålene fikk nytt anlegg som ikke var slitt, det kan vi ikke her uten å lage nytt spor for låsingen.

Volvo PV_179.jpg (48.1 KiB) Viewed 6447 times

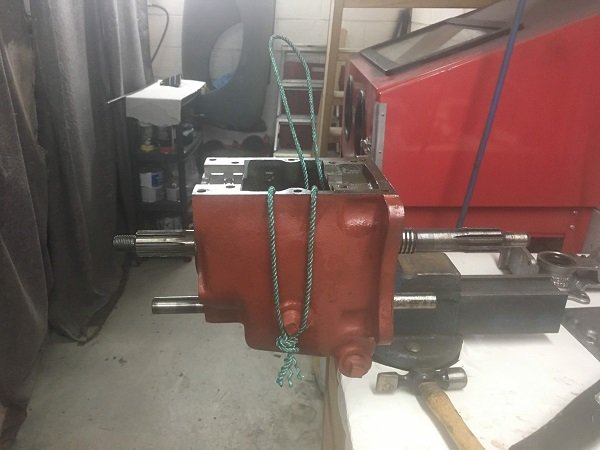

Løftearrangement for kubbeakselen.

Volvo PV_174.jpg (46.79 KiB) Viewed 6447 times

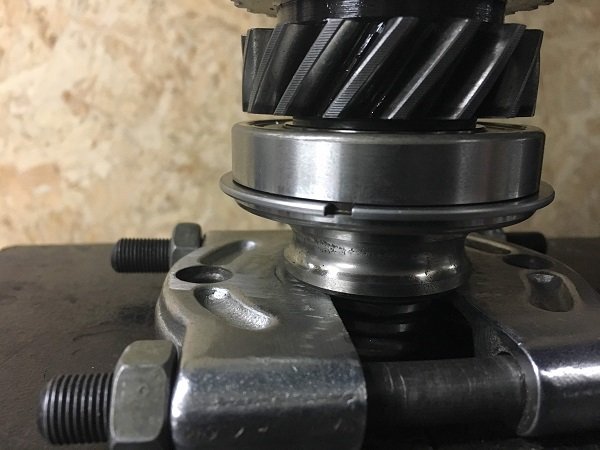

Volvo PV_177.jpg (50.26 KiB) Viewed 6447 times

Nytt kulelager presses på.

Legg merke til den gamle innerringen som jeg bruker til mothold når jeg presser. Det var ikke rart at girkassen støyet en del når den ble kjørt hjem. Støyen kom nok også fra mellomaksellageret som også "romler" en del.

Girkassen er generelt lite slitt og synkroniseringsringer ser ut til å være helt ok, tar godt på konen. Drevet for førstegiret (og revers) er litt slitt på kontaktsiden for første gir, men dette ser helt symmetrisk ut slik at jeg har snudd det slik at førstegiret får litt bedre inngrep. Reversdrevet var ikke nevneverdig slitt,

[Reodor57]

Flott gjennomgang av girkasseoverhaling!. Gjorde nesten tilsvarende jobb på H6 girkassen på PVn vår. Den hadde bare gått 73000 km så var thight og fin foruten lagerne. Det har imidlertid vist seg at ved hard motorbremsing så hopper den også ut av 2 gir som den gamle utslitte. Mulig svakhet på girkassen? Navnet H6 har den nok fra at dette er versjon 6 av samme girkasse. På Duetten satte jeg inn en M4 kasse som passer den bilen godt. Den har høyere utveksling i bakakselen og større hjul. H6 på PVn fungerer helt utmerket da 2.giret er veldig fleksibelt med 4.56:1 bakakselen.

[Siffen]

Det har imidlertid vist seg at ved hard motorbremsing så hopper den også ut av 2 gir som den gamle utslitte. Mulig svakhet på girkassen?

Ja det vil vise seg, det er imidlertid ennå en stund til jeg får sjekket det ut

Volvo PV_193.jpg (56.23 KiB) Viewed 6447 times

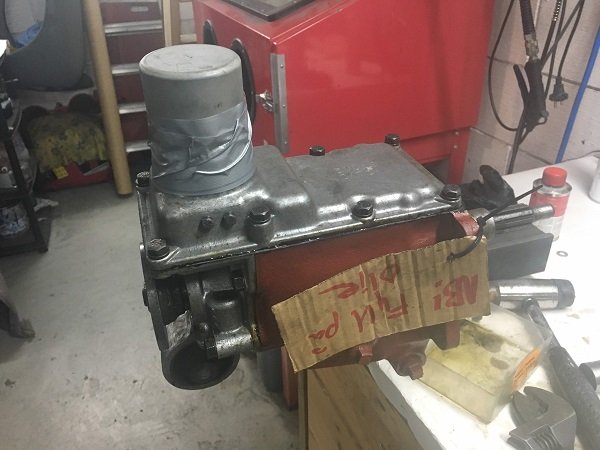

Girkassen er klar, godt med alt som er gjort.


Jeg har dratt fram forstillingen(e). Jeg har en ekstra forstilling som tilsynelatende har hatt en gjennomgang uten å vært på veien etter det. Iallefall har bremsetromlene gjennomgått en sandblåsing innvendig uten at de har vært brukt etterpå.

Volvo PV_201.jpg (75.35 KiB) Viewed 6407 times

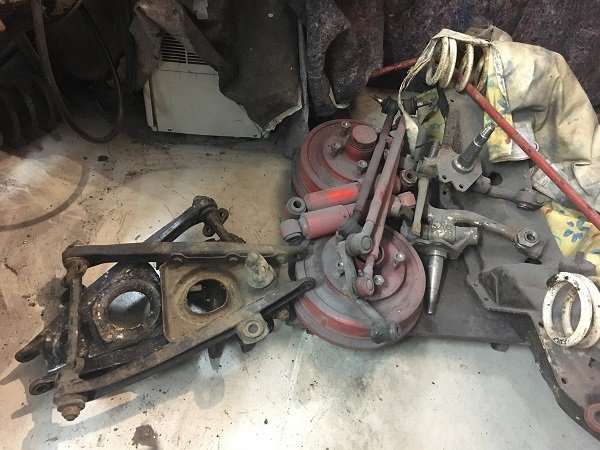

"Overhalt" (overmalt) forstilling som var skaffet tilveie for over 30 år siden.

Den originale forstillingen er veldig dårlig med rust i bærebroer og stor slakk i kingbolter.

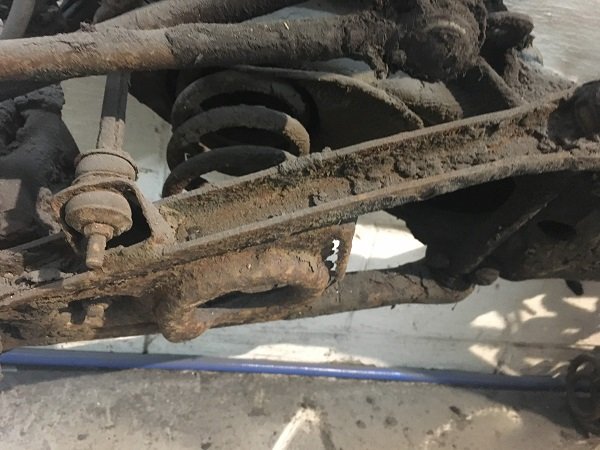

Volvo PV_202.jpg (66.12 KiB) Viewed 6407 times

Rusthull i bærebro. Den øvre er likedann.

Jeg satser derfor på den som er delvis renovert. Det kan se ut til at kingbolter er byttet før den ble satt vekk, kan ikke kjenne slakk i disse.

Jeg hadde tenkt i bytte kingbolter siden jeg har komplett sett med nye, men slik dette ser ut tenker jeg at jeg lar det være.

Øvre indre bærearmsforinger og bolter har noe slakk, men når jeg leser spesifikasjonene så kan det være opp til 0,8 mm slakk, det er mye slakk. Jeg måler 0,3 til 0,4 mm og det skal være innenfor, men kjennes også mye ut.

Volvo PV_200.jpg (84.97 KiB) Viewed 6407 times

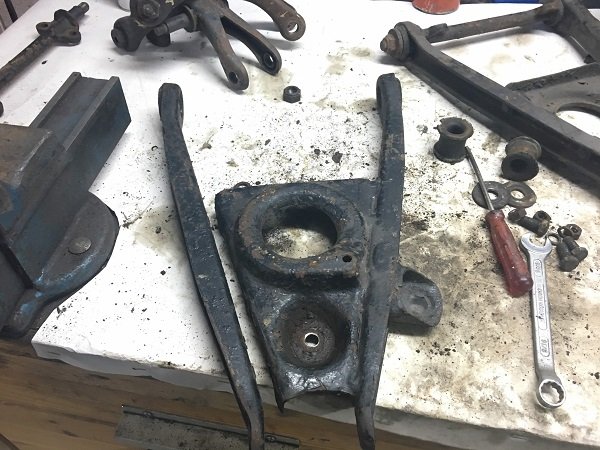

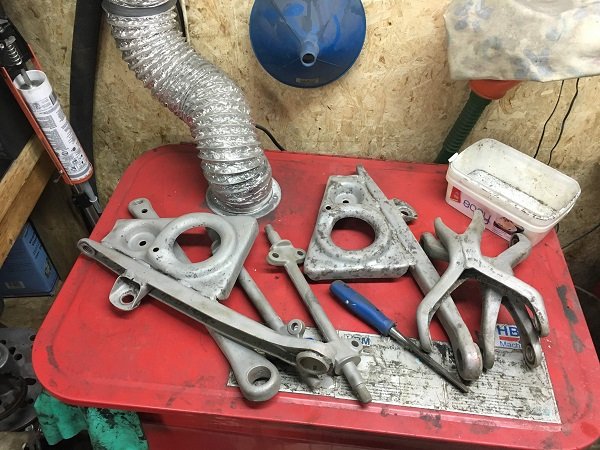

Bærebroer generelt ser grei ut uten mye rust og etter litt sandblåsing er de helt ok.

Volvo PV_199.jpg (88.27 KiB) Viewed 6407 times

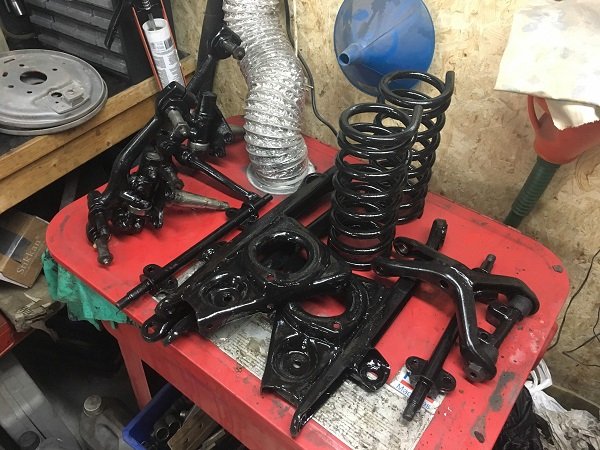

Disse får også behandling med Arcanol/Owatrol og Bengalakk tilslutt.

Volvo PV_214.jpg (88.46 KiB) Viewed 6407 times

Selve traversen ser jeg har noe rust på baksiden av "tårnet" for øvre bærebro, mens den ellers ser ganske bra ut.

Volvo PV_197.jpg (93.41 KiB) Viewed 6407 times

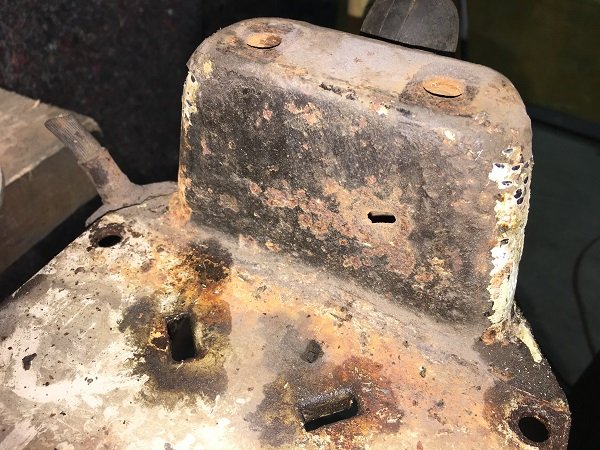

Rusthull i travers. Flaten mot underside ramme er helt ok.

Jeg tenker å sveise i en 2 mm plate i dette området, noen som har erfaring med sveising her?
Resten av traversen ser ut til å være ok.

Jeg ser at jeg har noen store deler som skulle vært sandblåst, slikt som travers, felger, frontstykke og lignende. Mulig at en sandvaskeløsning kunne fungere, har noen prøvd med slikt utstyr for å rengjøre litt større ting?

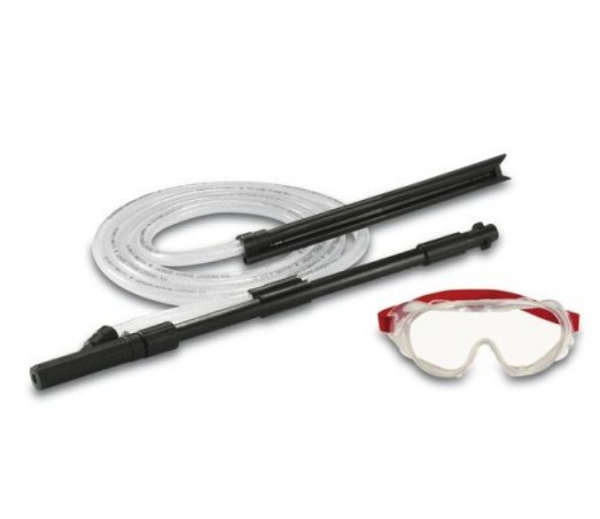

Sandvasker for Kärcher.

[Siffen]

Da ble det litt endring i planene. Jeg bytter kingbolter allikevel. Det viste seg at ene trustlageret var dårlig og endekoppene var ikke satt ordentlig på. Så da ble det litt spekulasjon på hvordan jeg skulle få bolten ut, i manualen bruker de en spesial dor ser det ut til. Denne har jeg selvfølgelig ikke så da ble det en annen løsning som viste seg å fungere fint.

Volvo PV_211.jpg (55.85 KiB) Viewed 6407 times

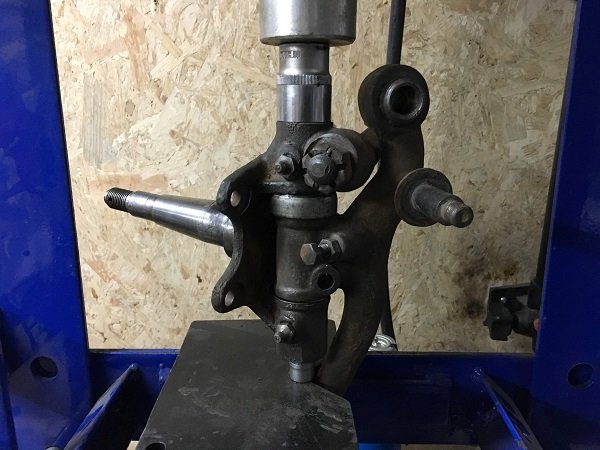

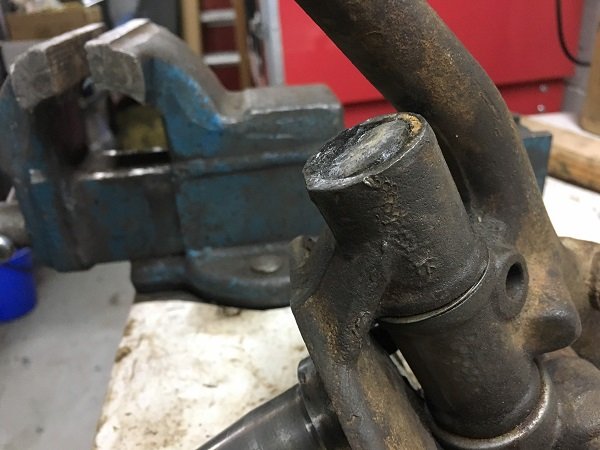

Endekoppen sto halvveis ute.

Volvo PV_204.jpg (63.33 KiB) Viewed 6407 times

Jeg brukte først en kort 3/8 pipe mot kongbolten og en stor pipe som hylse oppe slik at bolten kunne komme opp. Bolten kom da ut så mye som pipen bygger, men dette var ikke nok slik at jeg måtte ta det i to omganger med en lenger pipe mot bolten nede. Den lange var det ikke plass til i utgangspunktet, men når bolten var kommet et stykke ut kunne denne smettes inni.

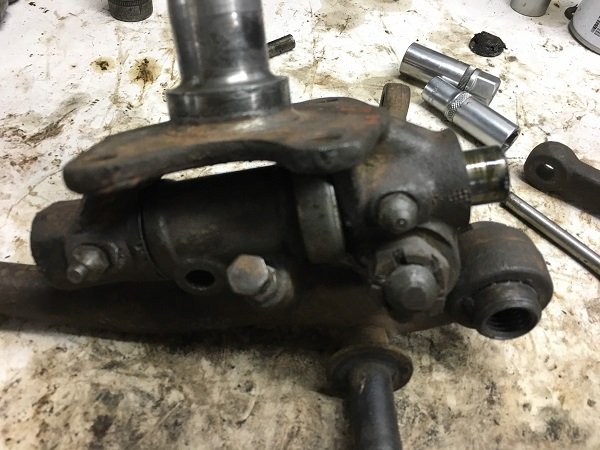

Volvo PV_205.jpg (68.04 KiB) Viewed 6407 times

Bolten er kommet litt ut.

Volvo PV_206.jpg (63.13 KiB) Viewed 6407 times

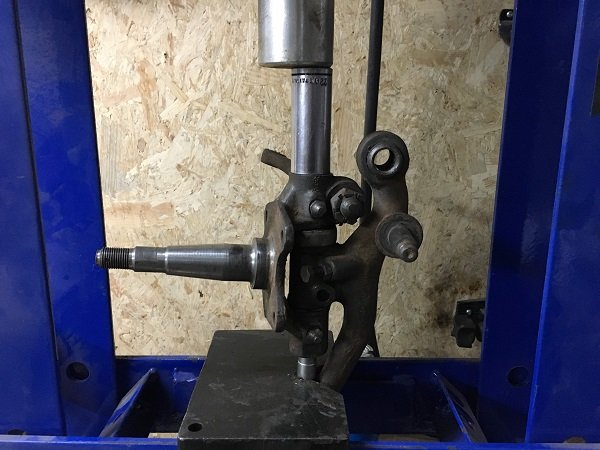

Lenger piper måtte til for å få bolten nok ut.

Da var dette nok til at bolten kunne dras ut resten.

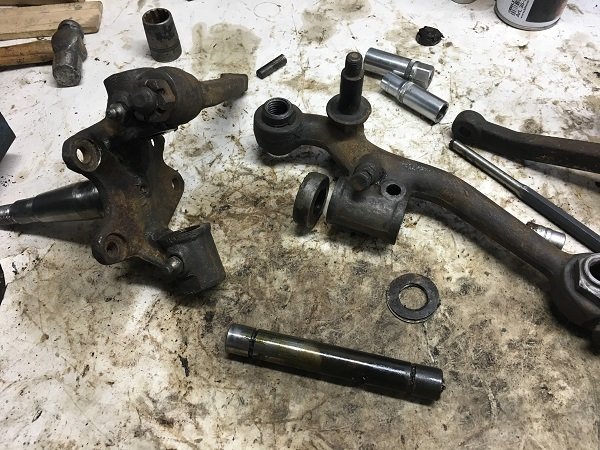

Volvo PV_207.jpg (99.31 KiB) Viewed 6407 times

KIngbolten er kommet ut og det viste seg at shimmene ikke var bra heller, så da var det bra at de ble demontert.

Volvo PV_208.jpg (72.69 KiB) Viewed 6407 times

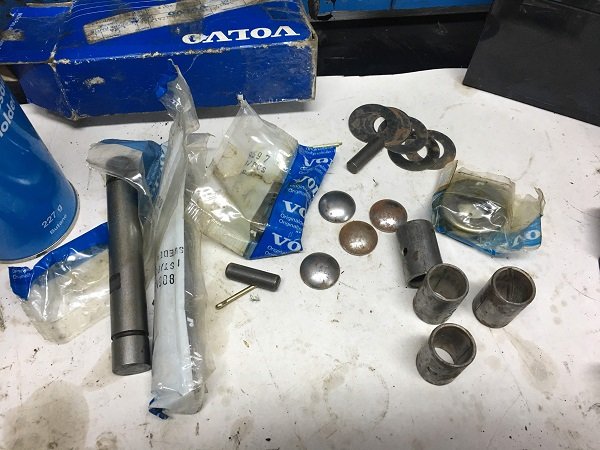

"Nytt" kingbolt sett (ca 30 år).

Jeg bytter ikke foringene, disse er som ny, noen hundredeler klaring. Boltene var slitt 2-3 hundredeler i ene enden slik at den må ha vært brukt noe etter overhalingen.

Volvo PV_209.jpg (91.72 KiB) Viewed 6407 times

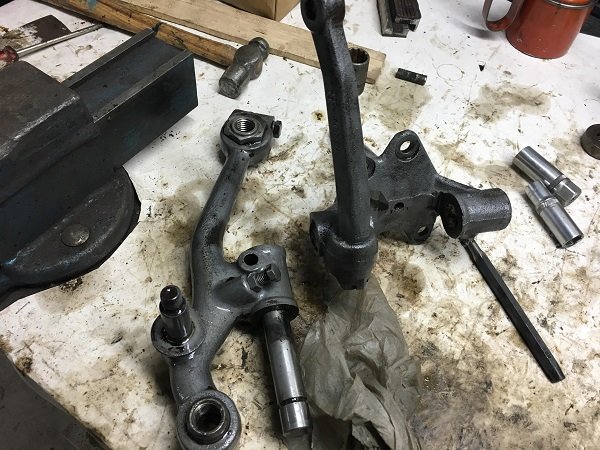

Da var delene rengjort og nesten klar for maling.

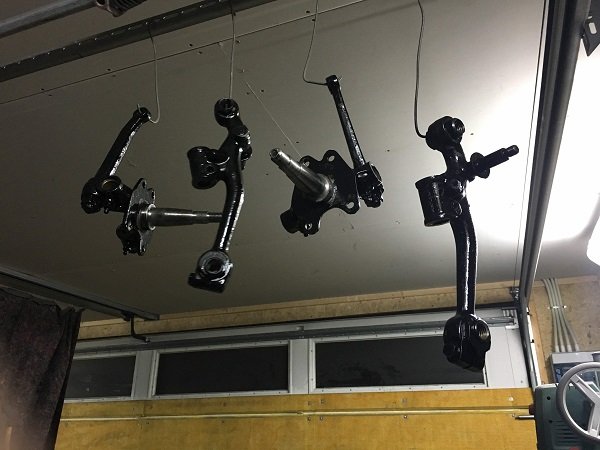

Volvo PV_210.jpg (54.85 KiB) Viewed 6407 times

Ferdig malt og på tide å gi seg for idag.

Ha en fin helg!

[Reodor57]

Klaring på 0.3mm er fint. Du skal jo ha plass til fett også. Går fint å sveise inn en 2mm plate på innsiden av tårnet. Sandvasker fungerer bra. Har brukt det på en Jøtul ovn og parkbenk. Går mye sand, men støver ikke . Dysa i tuppen blir imidlertid veldig fort slitt. På min må jeg bytte for hver 25kg sand. Det tar ca 15 min. Kjører da 150 bars trykk.
Står foringene til kingboltene riktig vei? En ofte feil her. Sporet innvendig fra fettnippel skal gå opp. Om du har messingshims så må du ha skikkelig mothold når du slår på lokkene. Messing lar seg lett deformere og da blir klaringen for stor. Bruk den gamle kingbolten som styring og verktøy når du skal ha det sammen igjen. En trer et ca 30mm langt stykke av den ned i øvre foring og trer shims utenpå den. Deretter må en nesten slå inn trustelageret for å få det trangt nok. Skal være tregt å svinge. Øvre "styrepinne" som en laget av kingbolten slår en opp når en setter inn ny kingbolt.
Ellers supert arbeid .

[445]

Rusthull i travers. Flaten mot underside ramme er helt ok.

Jeg tenker å sveise i en 2 mm plate i dette området, noen som har erfaring med sveising her?

Nydelig arbeid!

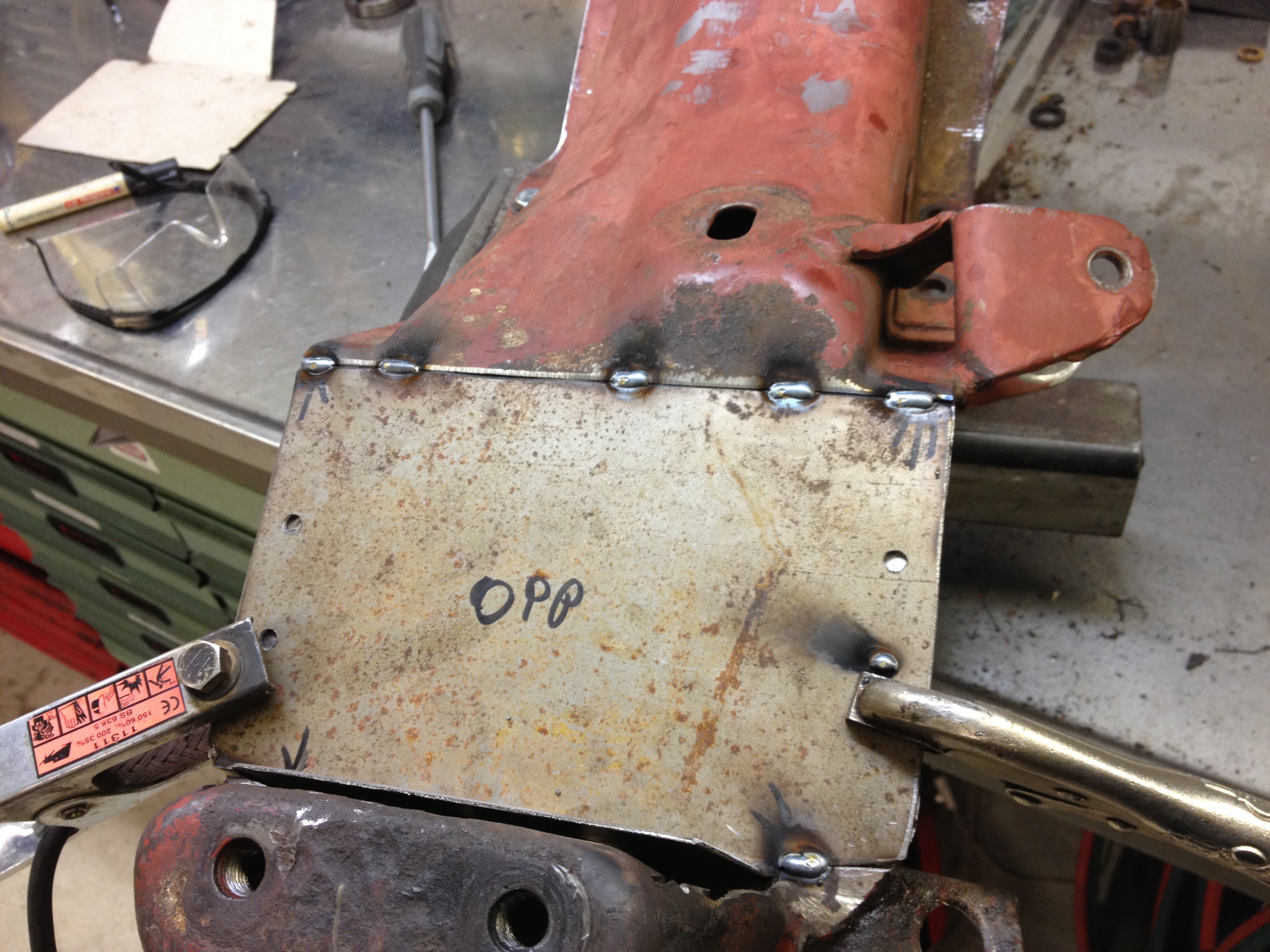

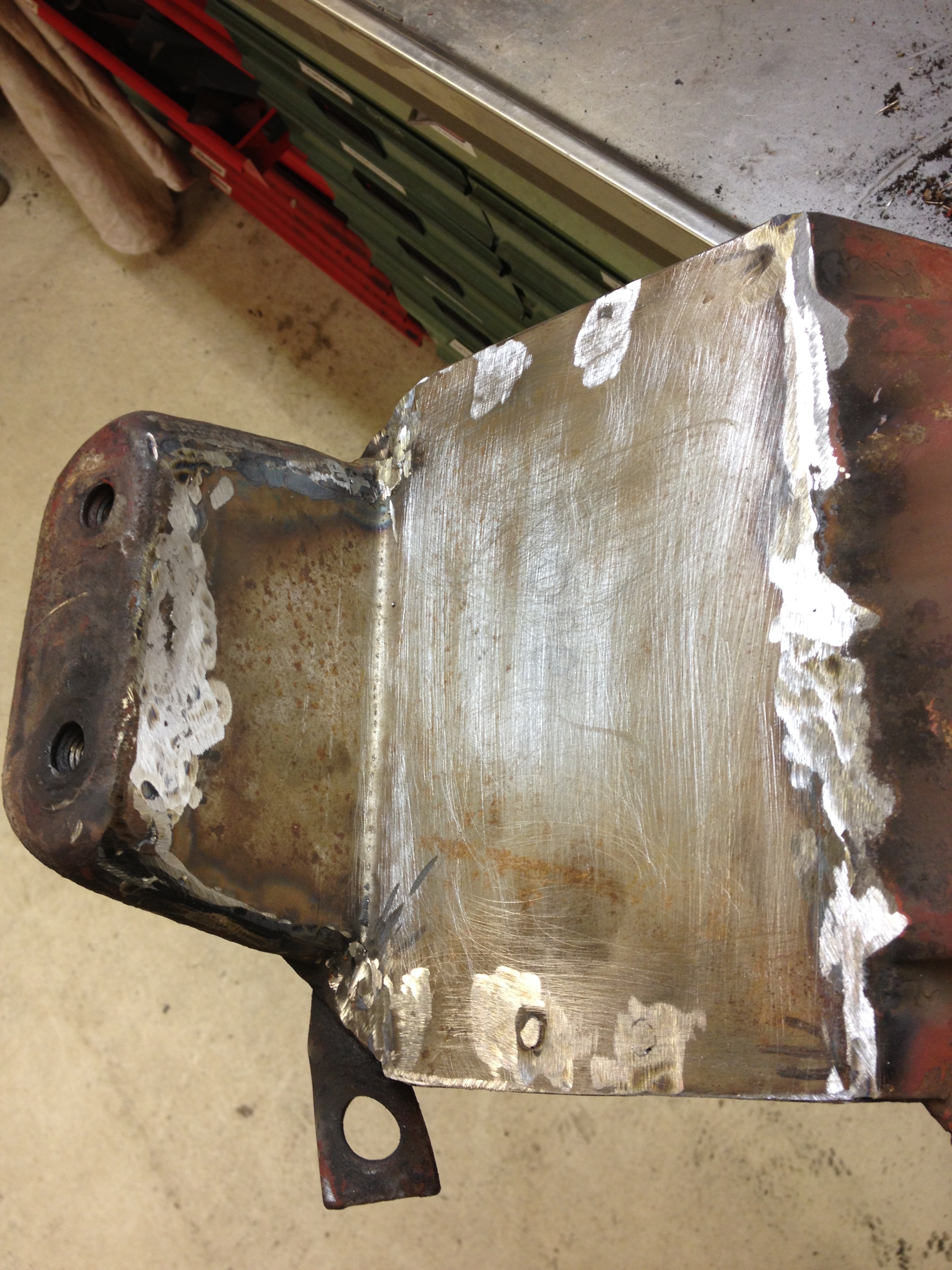

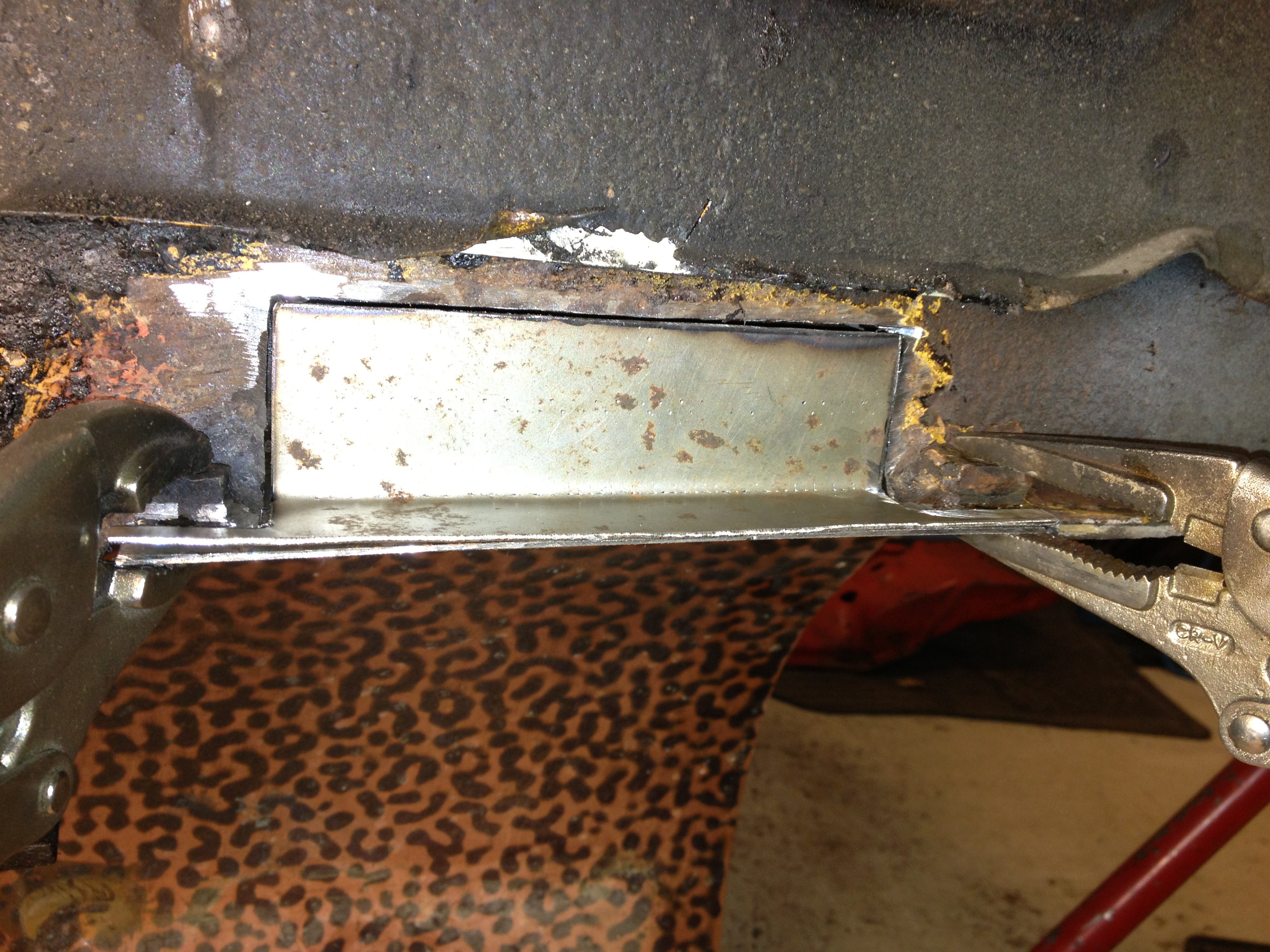

Jeg har sveiset inn en 2 mm plate på min travers. En lett jobb i forhold til kunstverket du ellers gjør.

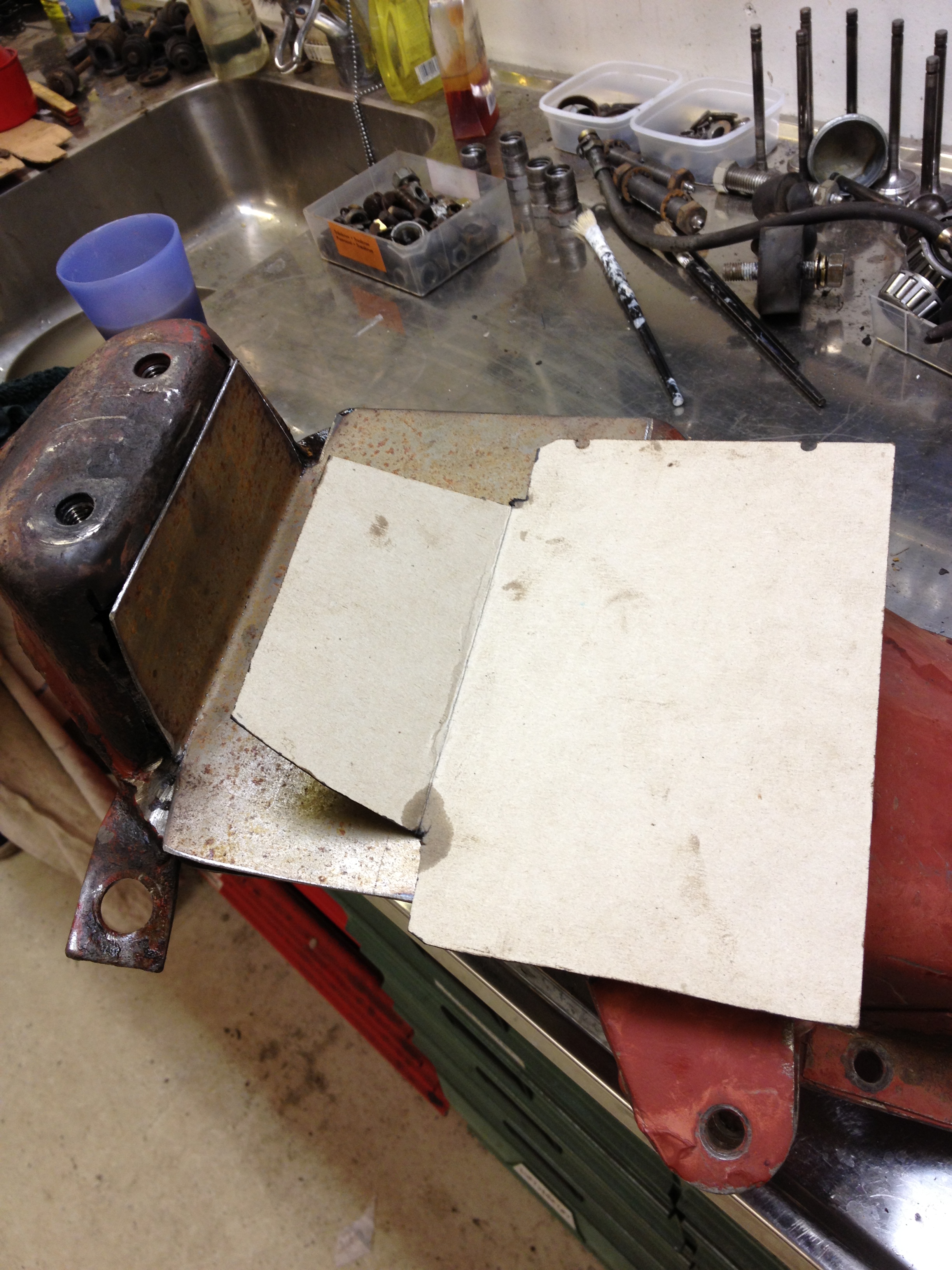

Lagde en mal i papp, skar ut i metall og sveiset på.

[445]

Det er vel også en viss fare for at "rammen" har tilsvarende rustskade.
Jeg måtte i alle fall felle inn en bit der også.

[Siffen]

Står foringene til kingboltene riktig vei? En ofte feil her. Sporet innvendig fra fettnippel skal gå opp. Om du har messingshims så må du ha skikkelig mothold når du slår på lokkene. Messing lar seg lett deformere og da blir klaringen for stor.

Har sjekket foringene de står riktig vei, takk for tipset. Ellers er det stålshims i det "nye" settet, ser for meg at det øvre lokket kan være litt vanskelig å stuke nok slik at den sitter godt nok. Det kan se ut til at det er fettet som har løftet lokket her slik at det stod delvis åpent.

Det er vel også en viss fare for at "rammen" har tilsvarende rustskade.
Jeg måtte i alle fall felle inn en bit der også.

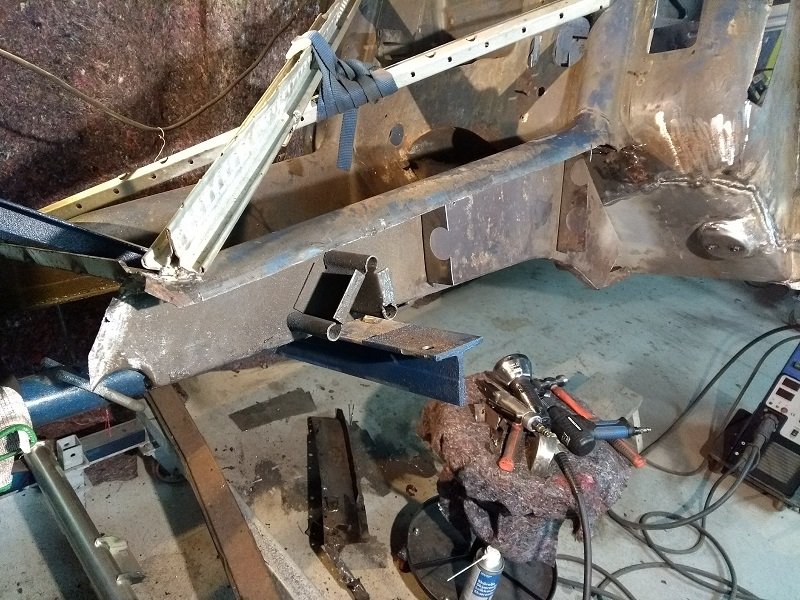

Det ser ut til at det kun er veggen i tårnet på traversen som er gåent. Flaten mot rammen ser ganske bra ut, men det ser jeg bedre når det er gjort rent. Rammevangen er allerede "ny" med ny bunnplate

Volvo PV_19.jpg (147.07 KiB) Viewed 6407 times

Denne traversen som jeg nå holder på med er ikke den som stod på bilen, den er veldig dårlig og hadde nok trengt noen nye plater både her og der hvis den skulle brukes. Det var samlet inn en del nye og brukte deler på 80 tallet når bilen ble demontert, blant annet forstilling. Jeg har også samlet litt deler, blant annet en bedre bakaksel og "nye" skjermer, disse var 25 år gamle, men ubrukt og godt behandlet både utvendig og innvendig.
